Sistem pengukuran sudut Iris Plus

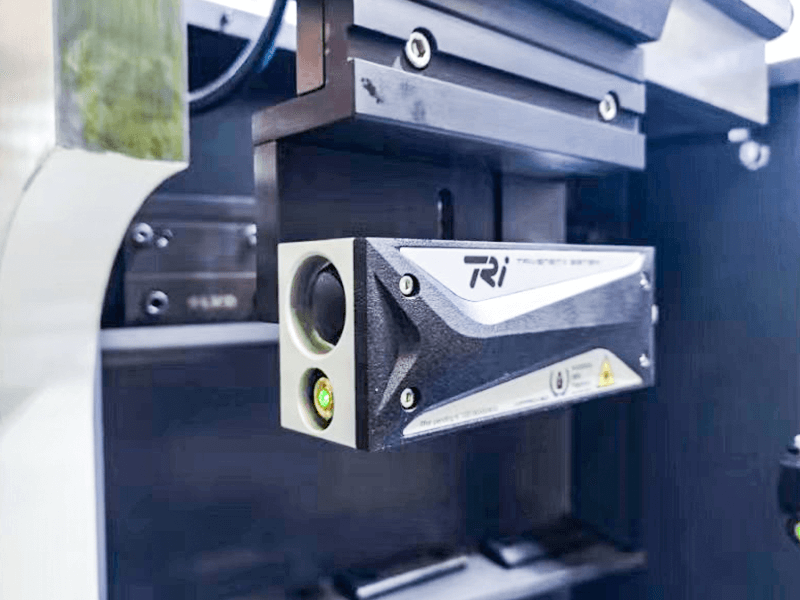

measurement of bending 1

Pengukuran sudut akurat dan koreksi sangat penting untuk fabrikasi logam lembar presisi, terutama selama proses bengkok, dan IRIS Plus adalah sistem mutakhir yang dirancang untuk aplikasi yang paling menantang di bidang ini. Unit canggih ini dilengkapi dengan pemancar laser dan set penerima, dipasang pada sinar atas pada mesin lentur. Selain itu, IRIS Plus memiliki kamera digital berkecepatan tinggi dan sistem pemrosesan gambar data yang tercantum dalam unit penerima. Komponen-komponen ini bekerja bersama secara real time untuk memastikan bahwa sudut pembengkokan diukur secara akurat dan bahwa koreksi otomatis yang diperlukan dilakukan secara tepat waktu.


  • Cetakan yang berbeda dapat dikombinasikan dengan berbagai bukaan V yang berkisar dari 8mm sampai 35mm.

  • Hasil presisi Optimal (3.6 meter atau kurang)

  • Tidak ada tabrakan dengan benda kerja

  • Pengukuran pada perangkat kerja dengan bukaan mungkin

  • IRIS Plus koreksi sudut waktu nyata peralatan penting untuk aplikasi yang paling menuntut.

  • Prinsip pengukuran sudut non-kontak memastikan bahwa sistem tetap dapat diandalkan bahkan di bawah beban berat.


Sistem pengukuran sudut inspeksi Laser

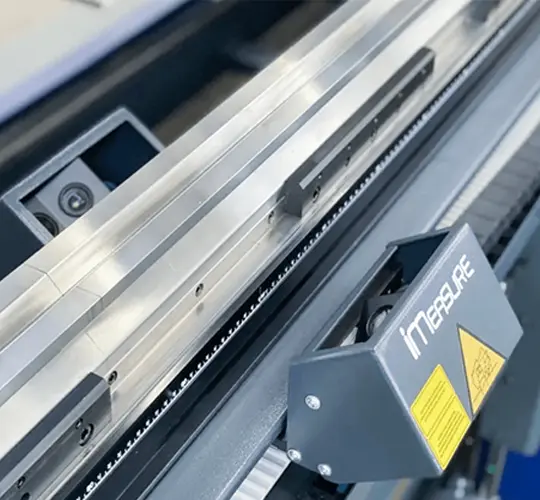

measurement of bending

Ukur sistem pengukuran sudut Laser berfungsi dengan teknik data-m untuk menyediakan pengukuran sudut pembengkokan akurat setelah operasi satu kali pembengkokan. Sistem bantuan laser otomatis sepenuhnya ini disesuaikan untuk mesin bending OK CNC. Dengan fitur LaserCheck, mereka dapat secara akurat menentukan sudut lentur dengan akurasi lebih baik dari 0.1 °, terlepas dari sifat bahan atau ketebalan. Tingkat akurasi ini sebelumnya tidak tersedia dalam industri.


  • Jarak kerja variabel

  • Lebar cetakan hingga 60mm tanpa pengaturan

  • Kompensasi tinggi otomatis

  • Transfer gambar cepat via GigE

  • Lensa s-mount (distorsi rendah/fokus tetap/bukaan tetap)

  • Pengukur jarak 0 ° - 180

  • Kedalaman tinggi:

  • Sinar Laser proyeksi pada permukaan logam lembaran

  • Kamera mendeteksi sinar laser

  • Sudut antara sinar dan sumbu kamera menentukan sudut pembengkokan.

  • Perhitungan rebound pengurang kekuatan

  • Koreksi sudut otomatis


Solusi rem Pres lainnya
